厂家在线束加工时要根据线束功能特性的需求去制造加工,严格按照线束加工的流程进行操作,确保产品的良率,杜绝不良品流入市场。在线束加工的过程中,每个步骤和细节都需重视。二祥电子下面就为大家简单的介绍下线束加工的流程:
一、裁线
根据设计图纸,按工艺要求将不同规格的线裁剪成复合图纸要求长度。分为人工下线和下线机下线。
人工下线需要占用人手,且对与线径粗的大线不便于操作。
下线机下线是目前广泛应用在组装车间的有效方法,但其缺点是机器设置裁剪线束长度不精。
注:有些全自动的压接设备可以做到裁线、压接同时进行。
二、端子压接
将端子压接至电线上,有时候可以一个端子压接多根电线。
三、分装
将压接好的电线根据分装工艺要求分装,就是将端子插入护套内,安装接插件等成为小股分线。
四、组装

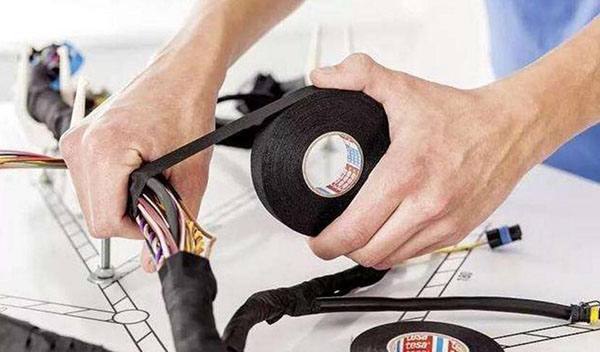

将各种小股分线在大的工装板上组装,用胶带包扎(胶带或拉带捆扎成束),安装各种保护件(波纹管,保护支架等)
五、回路检测

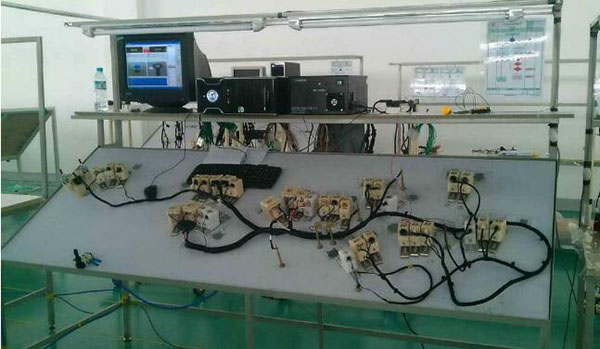

在专用的回路检测设备上按预先制定的回路方向做导通试验(不带负荷,故不影响线束的功能)
六、外观检测
A.检测一些外观件是否达标,是否缺少附件;
B. 防水检测

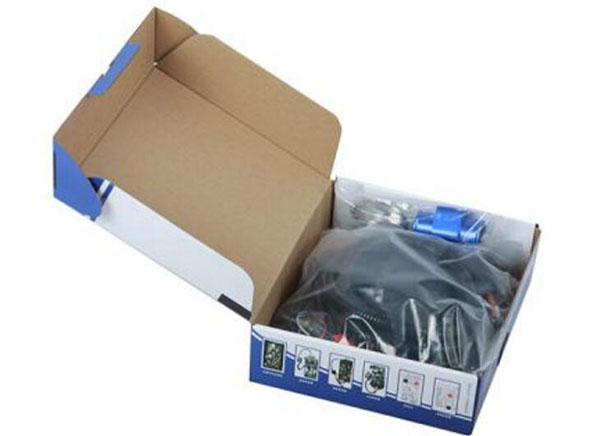

七、包装。
