电子线束加工-通信线束
  • 产品名称:电子线束加工-通信线束
  • 所属类别:电子线束加工
详细说明

产品概述:

电子线束加工通信线束就找专业的上海线束加工生产厂家上海二祥电子,本公司专业致力于各种线束研发及制造,已拥有超过20余年的专业经验,欢迎直接与我们联系。

电子线束主要经营:汽车电子线束,2p电子线束,pvc电子线束,ul电子线束,导线电子线束,电动车电子线束,电器电子线束,电子线电子线束。

二祥电子线束加工产品具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性。

本公司专业从事各国安规认证的伺服线束,主要涵盖:伺服线束,电子线束加工,工业线束加工,光优线束加工特殊线材,医疗设备线束加工、通讯网络线束加工、照明线束加工、家电类线束加工,以及电器配线,开关线材,汽车线束,显示器配线,非标电子线,多芯线,排线,硅胶线,AC电源线,DC电源线,USB电源线的线束加工。

在上海选线束加工就来上海二祥电子,可按客户要求定制,交货及时快速,来图来样迅速启动生产,多次产品质量检验,保证加工质量,价格优惠.

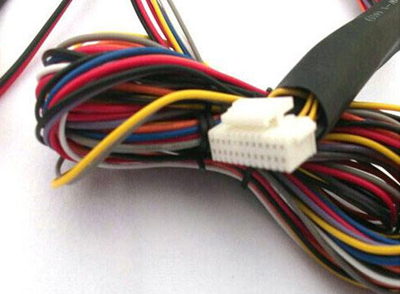

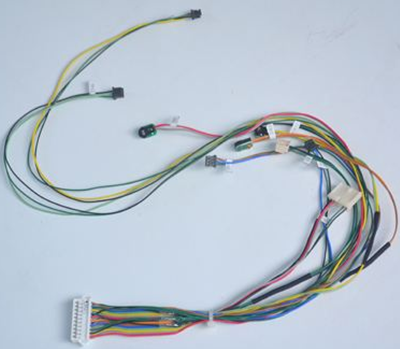

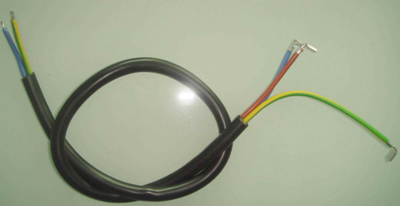

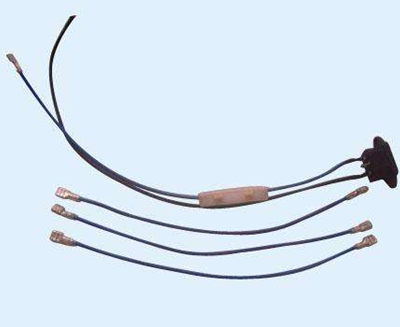

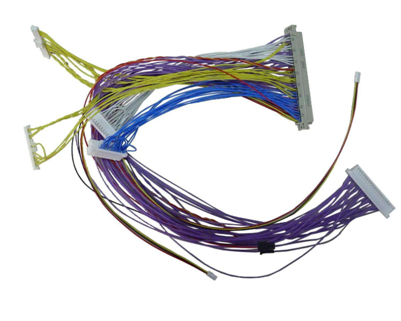

电子线束-通信线束产品图片:




说明:

1.详细规格及加工可以根据客户的要求定制。

2.部件,如端子及外壳可以是DELPHI,AMP和Molex等品牌材料。

3.我们有UL认证,IS09001,IS014000,TS16949用vde和CCC认证电线及组件。

4.我们所有的产品是符合RoHS要求


电子线束加工外观要求标准:

1, 线束表面应光滑、外皮均匀、无气孔、裂纹、压痕、凹凸、破损、花斑、污浊等。

2, 线束与端子压接牢固、无松脱。若与端子进行焊接,应焊接牢固,无散芯。

3, 电线字体清晰,擦拭不掉色。

电子线束加工长度要求标准:

线束长度应符合图纸。

电子线束加工护套要求标准:

护套应紧密挤包在绞合的绝缘线芯或内护套上,且应容易剥离而不损伤绝缘体或内护套。护套表面应平整,色泽均匀。

护套厚度的平均值应不小于规定的标称值,其最薄点的厚度应不小于标称值的85%(0.1mm)。 厚度测量结果应按GB1.1附录C(补充件)修约到小数一位。

电子线束加工压接强度要求标准:

压接部分应能经受得住正常使用时可能出现的机械应力。是否合格,可能过如下抗拉强度试验检查。 施加表1、表2规定的拉力1min,施力时,不应使用爆发力。此拉力亦可通过抗拉试验机来施加,试验机头部的移动速度应为25(1.0in)/ min至50(2.0in)/ min之间,应无脱落、无断裂现象。

电子线束加工绝缘电阻要求标准:

电线的绝缘电阻应在经受表3规定试验。绝缘电阻不得小于20M欧姆。

电子线束加工导线的抗电强度要求标准:

电压依次施加在每一导线对连接在一起的所有其它导体之间,然后电压再施加在所有连接在一起的 导体和护套之间:

  a) 弱电线束:1500V交流电压,持续1min;

  b) 强电线束:2000V交流电压,持续1min;

  c) 护套:3750V交流电压,持续1min;

施加如上电压,不会出现击穿插或闪络现象。

电子线束加工线束上的塑料连接端子要求标准:

  3.8.1 端子表面应具有良好的外观、不得有划痕、毛刺、明显的变形及电镀不良等现象。

  3.8.2 铆接处不得有损伤、松动或脱落现象。

  3.8.3 塑料端子应通过4.7试验。

电子线束加工导线面积要求标准:

优选横截面积应为0.50.751.01.52.54.06.0或为相应的AWG线规。
